Web-Katalog & Preise



Übersicht:

§  Motoraufhängungen für unsere Motoren

§  Elektronikzündung PowerSpark

§  MOUSE HOUSE (2-Zylinder)

§  MOUSE HOUSE KW-Gehäuse und mounts für

US-5-Zoll rails siehe englischer Katalog

§  Kupplung für MOUSE HOUSE

§  Flexwellensicherung 1-fach

§  Getriebe Gen3 für MOUSE HOUSE mit Flexwellensicherung doppelt

§  RAT HOUSE (4-Zylinder)

§  E-Starter für RAT HOUSE

§  Verteilergetriebe für RAT HOUSE

§  Kupplung für RAT HOUSE

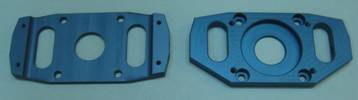

Motoraufhängungen:

Es gibt eine breite Vielfalt von Motoraufhängungen für Mono und Cat-Anwendungen.



Alle Aufhängungssysteme sind in blau eloxiert erhältlich und passen nur an unsere Motorgehäuse, nicht an RCMK, ZENOAH etc.



Dazu haben wir alle Motorenkomponenten auch mit Linksgewinde verfügbar, somit kann sehr einfach eine Drehrichtungsumkehr realisiert werden.



Doppelmotor Antriebe können so exakt spiegelbildlich aufgebaut werden. Wie z.B. in einem 233er Cat von Marco Z.



Marco 233er





MH Abtriebsseite - 1 20210325_124253 - 1

5_17 & 5_18







MH PS Ausgangsseite - 1 MH PS Starterseite - 1

5_21 & 5_31







20210215_122331 - 1 20210217_103150 - 1

5_25 & 5_30

5_34 & 5_35 & 5_36







































































Aufhängungssystem, 134mm breit, seitliche M6-Gewindebohrungen.

Auf der Abtriebsseite vorbereitet für unser Kupplungs- oder Getriebesystem.

Auf der Starterseite vorbereitet für die ZENOAH CDI Zündung, die elektronische Zündung PowerSpark kann ebenfalls verwendet werden



























Aufhängungssystem, 96mm breit, seitliche M6-Gewindebohrungen.

Aggregat wird mit 15mm Schwinggummis dann 126mm breit.

Auf der Abtriebsseite vorbereitet für unser Kupplungs- oder Getriebesystem, auf der Starterseite vorbereitet für die elektronische Zündung PowerSpark



























Cat Aufhängungssystem, 100mm breit, M6-Gewindebohrungen in Längsanordnung.

Ergibt sehr schlanke Aggregate und lässt den Einbau in CT03, CT04 oder ähnliche sehr leicht zu.  Auf der Abtriebsseite vorbereitet für unser Kupplungs- oder Getriebesystem, auf der Starterseite vorbereitet für die elektronische Zündung PowerSpark



























Aufhängungssystem, 112mm breit, seitliche M6-Gewindebohrungen.

Spiegelbildliche Anordnung. Ist gedacht für Doppelmotorkonzepte mit MOUSE HOUSE und RAT HOUSE bei schlanken Monos oder Cats mit recht breiten Kufen (Mystic 245)





















http://www.power-spark.de/images/PowerSpark_002_400.jpg



bei:



www.power-spark.de

Bitte dort bei Interesse direkt anfragen.



Elektronikzündung von

Fa. tne-systeme

Diese Zündung erlaubt extrem schmale Mehrzylindermotoren, da die beiden roten Primär-zündspulen der ZENOAH CDI-Zündung entfallen und durch einen kleinen Drehzahlgeber ersetzt werden. Dazu kommt eine rot eloxierte und wasserdichte Elektronikbox, die im Bootsrumpf in der Nähe des Motors montiert werden kann.





















20200802_122016 - 1



MOUSE HOUSE Unterbau (vormontiert) für Kunden, die eigene Zylinder bzw. Motoren verwenden möchten. Hub 28mm



Es passen ZENOAH 260, 290, 300, RCMK- und ähnliche Garnituren.



Es passen nicht: QD-Pioneer, ZENOAH 320PUM, RCMK K30 Garnituren



Lieferumfang:



§  2-teiliges KW-Gehäuse (Alu), wassergekühlt

§  Kurbelwelle komplett

§  Hub 28mm

§  Abtriebseite: Konus wie bei ZENOAH, oder M10, oder 4-Kant-Bohrung für 1/4“ Flexwelle

§  alle Aluminiumteile sind in blau eloxiert

§  Montagehinweise

§  Spiegelbildlicher Aufbau mit Linksgewinde-kurbelwelle möglich für Doppelmotorkonzept

§  wegen der extrem kurzen Bauweise müssen die Zylinder aussen um ca.1mm gekürzt werden.

MH.LE28

520.-€



20200802_122055 - 1

MOUSE HOUSE Unterbau (vormontiert) für Kunden, die eigene Zylinder bzw. Motoren verwenden möchten.  Hub 30mm (stroked)



Es passen ZENOAH 260 & 290, 300, RCMK- und ähnliche Garnituren.



Es passen nicht: QD-Pioneer, ZENOAH 320PUM, RCMK K30 Garnituren



Lieferumfang:



§  2-teiliges KW-Gehäuse (Alu)

§  Kurbelwelle komplett

§  Hub 30mm („stroker“)

§  Abtriebseite: Konus wie bei ZENOAH oder M10 oder 4-Kant-Bohrung für 1/4“ Flexwelle

§  alle Aluminiumteile sind in blau eloxiert

§  Montagehinweise

Spiegelbildlicher Aufbau mit Linksgewindekurbelwelle möglich für Doppelmotor-konzept

MH.LE30

595.-€

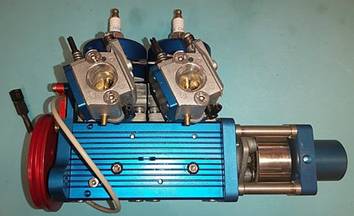

MH Starterseite - 1



MOUSE HOUSE 57ccm



§  Alu-Teile blau eloxiert

§  mit ZENOAH 290/300PUM-Garnituren mit Optimierungen (Kolben, Zylinder)

§  Kolbendurchmesser 36mm

§  Hub: 28mm

§  Leistung: ausreichend

§  Spiegelbildlicher Aufbau mit Linksgewinde-kurbelwelle möglich für Doppelmotorkonzept

§  mit ZENOAH CDI Zündung

§  mit Anreissstarter

MH57.CDI

1385.-€





MH Vergaserseite - 1

MH Abgasseite - 1



MOUSE HOUSE 61ccm



§  Alu-Teile blau eloxiert

§  mit ZENOAH 290PUM-Garnituren mit Optimierungen (Kolben, Zylinder)

§  Kolbendurchmesser 36mm

§  Hub: 30mm

§  Leistung: ausreichend

§  Spiegelbildlicher Aufbau mit Linksgewindekurbelwelle möglich für Doppelmotorkonzept

§  mit ZENOAH CDI Zündung

§  mit Anreissstarter











Fotos links zeigen MH61.CDI mit optionaler Kupplung MH-SK (Aufpreis)

MH61.CDI

1460.-€





20210215_122450 - 1

20210215_122527 - 1

20210215_122407 - 1



20210217_103150 - 1



20210706_170515 - 120210706_170429 - 1



MOUSE HOUSE 57ccm



§  Alu-Teile blau eloxiert

§  mit ZENOAH 290PUM-Garnituren mit Optimierungen (Kolben, Zylinder)

§  Kolbendurchmesser 36mm

§  Hub: 28mm

§  Leistung: ausreichend

§  Spiegelbildlicher Aufbau mit Linksgewinde-kurbelwelle möglich für Doppelmotorkonzept

§  mit PowerSpark Zündung (RC-i 220, SH-2, Polrad nach Wahl), fertig verkabelt und programmiert



















Die nebenstehenden 3 Fotos zeigen Mouse House mit

§  Kupplung MH-SK (Aufpreis)

§  grossen Polrädern mit Riemennut (leichteres Starten, niedrigerer Leerlauf)

§  Cat-Aufhängungssystem



















Das Foto links zeigt Mouse House mit

§  Kupplung MH-SK (Aufpreis)

§  kleinen Polrädern mit Riemennut

(FW-3)

§  Cat-Aufhängungssystem

§  Schwinggummis sind nicht im Lieferumfang

















Die nebenstehenden 2 Fotos zeigen Mouse House mit

§  Getriebe MH-GB incl. Flexwellen-sicherung (Aufpreis)

§  96mm-Aufhängungssystem

§  Zündspulen IG-1







































MH57.PS

1526.-€









20210215_122527 - 1



MOUSE HOUSE 61ccm



§  Alu-Teile blau eloxiert

§  mit ZENOAH 290PUM-Garnituren mit Optimierungen (Kolben, Zylinder)

§  Kolbendurchmesser 36mm

§  Hub: 30mm

§  Leistung: ausreichend

§  Spiegelbildlicher Aufbau mit Linksgewindekurbelwelle möglich für Doppelmotor-konzept

§  mit PowerSpark Zündung (RC-i 220, SH-2, Polrad nach Wahl), fertig verkabelt und programmiert

MH61.PS

1601.-€









parts B - 1



Fliehkraftkupplung komplett für  MOUSE HOUSE



§  Kupplungsglocke aus Edelstahl

§  Welle aus Edelstahl mit Innen 4-Kantbohrung d.h. kein Adapter für 1/4“ Flexwellen nötig

§  Distanzhülsen und Schrauben aus Edelstahl

§  Gehäuse aus Dural, blau eloxiert

§  Diverse seitlichen Aufhängungen lieferbar

§  Für Cat-Anwendung auch Längsanordnung der Schwinggummis möglich



passt grundsätzlich nur an unsere Motoren

MH-SK

145.-€









Flexwellensicherung B - 1Flexwellensicherung A - 1



Flexwellensicherung 1-fach



§  Quertraverse aus Aluminium mit längs und quer angeordneten Gewindebohrungen

§  Lagerpatrone aus Aluminium mit 10mm Innendurchmesser zur Aufnahme des Flexwellenführungsrohres

§  abgedichtetes Kugellager

§  Klemmring 2-teilig aus Alu





MH-FWS

50.-€









20210706_171328 - 1

20210706_171213 - 120210706_170447 - 1



MOUSE HOUSE Verteilergetriebe Gen3



§  Kupplungsglocke aus Edelstahl

§  Aluminiumteile blau eloxiert

§  mit Flexwellensicherung doppelt

§  2 gegenläufige Ausgangswellen mit Innen-4-Kant-Bohrungen für 1/4” Flexwellen

§  alle Wellen mit Kugellagern

§  Ölbadschmierung

§  ausgangsseitig mit Simmerringen

§  hier gezeigt: Ausgangswellen auseinanderschlagend. Durch einfaches Drehen während der Montage kann das Getriebe auch so aufgebaut werden, dass die Propeller ineinanderschlagend sind.





MH.GBG3

398.-€









20180810_203102

20180810_202739 - 1



RAT HOUSE 4-Zylinder Unterbau (vormontiert) für Kunden, die eigene Zylinder bzw. Motoren verwenden möchten.



Es passen ZENOAH 260 & 290, 300, RCMK- und ähnliche Garnituren.



Es passen nicht: QD-Pioneer, ZENOAH 320PUM, RCMK K30 Garnituren



Lieferumfang:



§  2-teiliges KW-Gehäuse

§  Kurbelwelle komplett

§  Hub 28mm

§  Kurbelwelle hat auf Abtriebsseite keinen Konus sondern M10-Gewinde

§  Aufhängungssystem (s.o.) nach Wahl

§  Distanzbolzen für Starter

§  Distanzhülsen für Sekundärzündspulen

§  Motorplatte nach Wahl

§  Montagehinweise

§  Spiegelbildlicher Aufbau mit Linksgewinde-kurbelwelle möglich für Doppelmotorkonzept



RH-UB

1225.-€

















IMG_3396 - 1



RAT HOUSE komplett



§  Alu-Teile blau eloxiert

§  mit ZENOAH 290/300PUM-Garnituren mit Optimierungen (Kolben, Zylinder)

§  Kolbendurchmesser 36mm

§  Hub 28mm

§  mit PowerSpark-Zündanlage RC-i 420

§  Leistung: mehr als ausreichend

§  Spiegelbildlicher Aufbau mit Linksgewinde-kurbelwelle möglich für Doppelmotorkonzept





Motor kommt fix fertig montiert.

Wird vor Auslieferung auf Prüfstand montiert und die Vergaser eingestellt.

RH.BL

2885.-€













20170806_113709 - 1

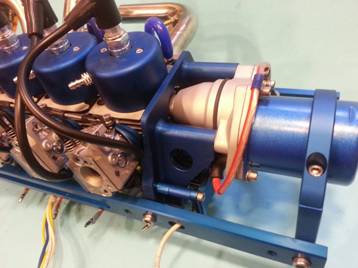

Elektrostarter für RAT HOUSE

Passt nur an RAT HOUSE

E-Start

495.-€

20170806_113542 - 1



20170806_113732 - 1



Lieferumfang:



§  modifiziertes Polrad

mit montiertem Zahnrad

§  geänderter Sensorhalter (Power-Spark)

§  speziell entwickelte Aufnahmeplatte

§  spezielle Längsträger

§  Zusatzabstützung

§  E-Starter Mitsuba aus Honda-Roller, gebraucht, aber überholt und geprüft

§  Befestigungsmaterial

§  Motor wird von uns umgerüstet und getestet vor Auslieferung



Hinweis: der E-Starter funktioniert nach dem Bendix-Prinzip, also genau so, wie die Anlasser von PKW-Motoren, es ist kein Freilauf eingebaut!





20170806_113716 - 1



Verteilergetriebe für RAT HOUSE



mit

§  2 gegenläufigen Ausgangswellen

§  Drehzahlerhöhung 28%

§  Ausgangswellen mit 5er Innen-4-Kant

§  Gehäuse blau eloxiert

§  wird nur zusammen mit RAT HOUSE angeboten



GB-V 28

475.- €









Ku-Satz 2Ku-Satz 1



Kupplung für RAT HOUSE



Nenndurchmesser 65mm

Kompletter Satz bestehend aus:

§  Glocke aus Edelstahl

§  Backenträger aus Edelstahl

§  Backensatz

§  Feder

§  2 Backenschrauben

§  M8 Zentralschraube

§  nur für RAT HOUSE Motoren-Getriebekombinationen lieferbar



RH-KU

185.- €
